 Instalacja fotowoltaiczna - schemat podłączenia paneli i połączeń elektrycznych

Instalacje fotowoltaiczne stają się coraz popularniejszym sposobem na pozyskiwanie ekologicznej energii elektrycznej z promieni słonecznych. Jednak aby panele PV działały poprawnie i efektywnie, kluczowe jest prawidłowe zaprojektowanie i wykonanie schematu elektrycznego całej instalacji.

Jak podłączyć panele fotowoltaiczne, by działały poprawnie?

Aby zapewnić poprawną pracę paneli PV, należy przestrzegać kilku zasad podczas ich podłączania:

  • Panele należy łączyć szeregowo w stringi po kilka sztuk. Pozwoli to uzyskać odpowiednie napięcie dla falownika.
  • Stringi paneli trzeba następnie połączyć równolegle, by zwiększyć prąd całej instalacji.
  • Należy zadbać o właściwy dobór przekrojów przewodów łączących, aby uniknąć zbytnich spadków napięcia.
  • Okablowanie stałoprądowe (DC) powinno być prowadzone osobno od przemiennego (AC).
  • Instalacja musi być wyposażona w odpowiednie zabezpieczenia przeciwprzepięciowe i wyłączniki DC.
  • Kluczowy jest wybór odpowiedniego falownika, który będzie kompatybilny z panelami PV.
  • Ile paneli PV można podłączyć do jednego falownika?

    Liczba paneli fotowoltaicznych, jaką można podpiąć do pojedynczego falownika, zależy od kilku czynników:

  • Mocy falownika - im większa, tym więcej paneli może obsłużyć. Typowe falowniki mają moc od 3 do 10 kW.
  • Mocy pojedynczego panela - standardowo 250-400 W.
  • Napięcia systemu - panele łączy się szeregowo tak, by uzyskać napięcie zgodne z zakresem pracy falownika.
  • Dostępnej powierzchni montażowej - ogranicza maksymalną liczbę paneli.
  • Zacienienia i orientacji względem stron świata.
  • Typowo do jednego falownika 3-6 kW podłącza się od 10 do 20 paneli PV o mocy 250-400W.

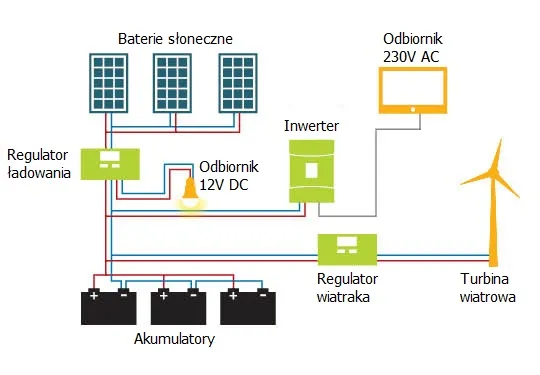

    Schemat ideowy instalacji fotowoltaicznej - jak to działa?

    Schemat ideowy instalacji fotowoltaicznej przedstawia poszczególne elementy składowe i sposób ich połączenia. Zasadniczo składa się z paneli PV, falownika, rozdzielnic prądu stałego i przemiennego oraz licznika energii.

  • Panele łączy się szeregowo w stringi a następnie równolegle stringi ze sobą.
  • Z stringów poprowadzone jest okablowanie DC do rozdzielnicy prądu stałego.
  • Z rozdzielnicy DC wychodzi okablowanie do falownika.
  • Falownik zamienia prąd stały z paneli na prąd przemienny i przekazuje go do rozdzielnicy AC.
  • Z rozdzielnicy AC wyprowadzony jest obwód do licznika energii a następnie do instalacji odbiorczej.
  • Gdzie umieścić rozdzielnice prądu stałego i przemiennego?

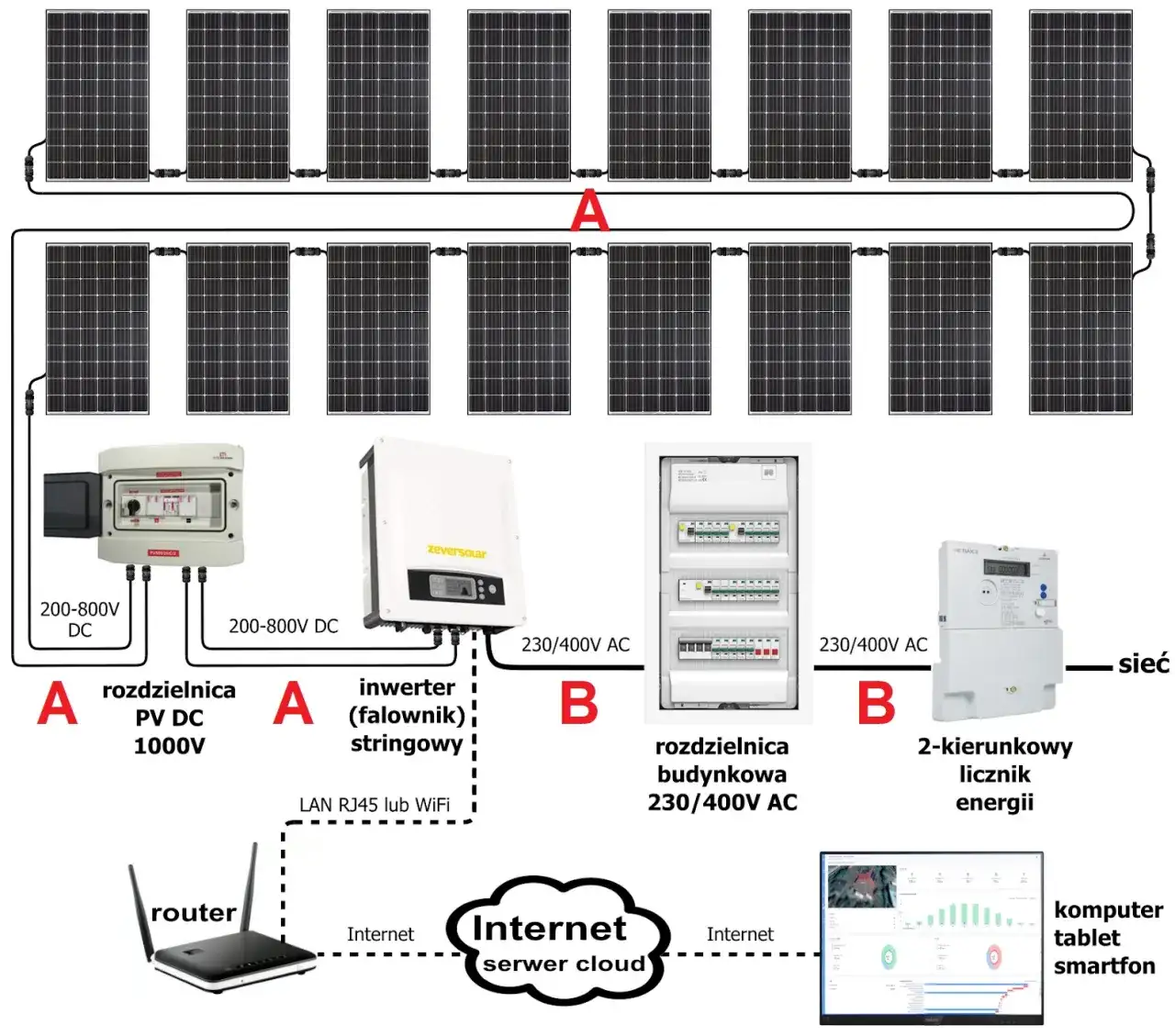

     Instalacja fotowoltaiczna - schemat podłączenia paneli i połączeń elektrycznych

    Rozdzielnice prądu stałego (DC) i przemiennego (AC) pełnią kluczową rolę w instalacji fotowoltaicznej, gdyż odpowiadają za ochronę, pomiar, monitorowanie i rozprowadzanie wytworzonej energii elektrycznej. Ich optymalne umiejscowienie to:

  • Rozdzielnica DC powinna być zlokalizowana jak najbliżej paneli PV, aby zminimalizować spadki napięcia na przewodach.
  • Rozdzielnicę AC z kolei zwykle montuje się w pobliżu falownika bądź w miejscu, gdzie podłączona jest instalacja odbiorcza.
  • Obie rozdzielnice warto zamontować wewnątrz budynku, w suchym i zacienionym miejscu, np. na poddaszu lub w pomieszczeniu technicznym.
  • Dobrze je umieścić obok siebie, z zachowaniem odpowiedniej odległości między obwodami DC i AC.
  • Jak połączyć panele fotowoltaiczne - szeregowo czy równolegle?

    Aby poprawnie połączyć panele fotowoltaiczne w instalacji PV, wykorzystuje się zarówno połączenia szeregowe, jak i równoległe:

  • Panele łączy się szeregowo w stringi po kilka sztuk. Pozwoli to uzyskać wymagane napięcie dla falownika, np. 600V.
  • Poszczególne stringi paneli należy połączyć równolegle. Dzięki temu zwiększy się prąd całej instalacji, przy niezmienionym napięciu.
  • Łączenie szeregowo-równoległe pozwala uzyskać optymalne parametry napięciowo-prądowe układu.
  • Liczbę paneli w stringu dobiera się tak, by napięcie stringu nie przekraczało dopuszczalnego napięcia wejściowego falownika.
  • Czym różnią się okablowanie DC i AC w instalacji PV?

    Okablowanie stałoprądowe (DC) i przemiennoprądowe (AC) w instalacji fotowoltaicznej różni się kilkoma istotnymi cechami:

  • Obwody DC i AC muszą być bezwzględnie prowadzone osobno, najlepiej w oddzielnych korytkach kablowych.
  • Do obwodów DC stosuje się przewody solarne dedykowane do prądu stałego o odpowiednio wysokim napięciu izolacji.
  • Przewody AC to standardowe kable miedziane stosowane w instalacjach elektrycznych niskiego napięcia.
  • Ze względów bezpieczeństwa okablowanie DC musi być dodatkowo zabezpieczone przed dotykiem.
  • Przewody AC są zwykle grubsze i mają większe przekroje niż DC, gdyż płynie przez nie znacznie większy prąd.
  • Jakie przekroje przewodów wybrać do instalacji fotowoltaicznej?

    Wybór przekroju przewodów w instalacji fotowoltaicznej zależy od kilku czynników:

  • W obwodach DC dobiera się przewody o przekroju pozwalającym ograniczyć spadek napięcia poniżej 1-2% na całej długości.
  • Typowe przekroje to 6-10 mm2, przy czym im dłuższy przewód, tym grubszy przekrój potrzebny.
  • W obwodach AC, przekroje dobiera się klasycznie wg dopuszczalnego spadku napięcia i dopuszczalnego obciążenia prądowego.
  • Minimalny przekrój przewodu uziemiającego to 6 mm2 miedzi.
  • Należy sprawdzić także zalecenia producentów urządzeń co do minimalnych przekrojów przewodów.
  • Gdzie zamontować zabezpieczenia w instalacji PV?

    Instalacja fotowoltaiczna wymaga zastosowania szeregu zabezpieczeń, które należy odpowiednio rozmieścić:

  • Na każdym stringu paneli montuje się bezpieczniki stringowe DC.
  • Główne bezpieczniki DC umieszcza się w rozdzielnicy prądu stałego.
  • Rozłączniki izolacyjne DC montuje się na wejściu i wyjściu falownika.
  • Ochronnik przepięciowy klasy II instaluje się przed licznikiem energii.
  • Rozdzielnice wyposaża się w wyłączniki różnicowoprądowe i zabezpieczenia nadprądowe.
  • Istotne jest solidne uziemienie instalacji PV wykonane przewodem miedzianym.
  • Prawidłowo dobrane i zainstalowane zabezpieczenia gwarantują bezpieczeństwo i poprawną pracę całego systemu fotowoltaicznego.

    Podsumowanie - jak prawidłowo zaprojektować instalację fotowoltaiczną?

    Aby instalacja PV działała wydajnie przez lata, kluczowe jest jej poprawne zaprojektowanie i montaż zgodny z zasadami sztuki. Należy pamiętać o:

  • Odpowiednim doborze mocy i liczby paneli do mocy falownika.
  • Połączeniu paneli szeregowo i równolegle dla uzyskania optymalnych parametrów napięcia i prądu.
  • Właściwym okablowaniu DC i AC oraz ich separacji.
  • Ochronie instalacji licznymi zabezpieczeniami.
  • Solidnym uziemieniu całości.
  • Starannym i estetycznym montażu wszystkich elementów.
  • Sprawdzeniu poprawności działania i parametrów przed oddaniem do użytku.
  • Tylko dobrze zaprojektowana i wykonana instalacja fotowoltaiczna będzie produkować prąd ze słońca przez dziesiątki lat.

    Najczęstsze pytania

    Zależy to od mocy falownika, mocy pojedynczego panela oraz napięcia systemu. Typowo do falownika 3-6 kW można podpiąć 10-20 paneli o mocy 250-400W.

    Najlepiej umieścić je na dachu od strony południowej lub południowo-wschodniej/zachodniej. Trzeba uwzględnić zacienienia oraz odległości między panelami.

    W obwodach DC stosuje się przewody solarne o napięciu izolacji min. 1000V. W AC - standardowe kable miedziane o odpowiednich przekrojach.

    Najlepiej wewnątrz budynku, na poddaszu lub w pomieszczeniu technicznym. Rozdzielnicę DC blisko paneli, AC obok falownika.

    Poprzez zastosowanie ochronników przepięciowych DC i AC, bezpieczników, wyłączników różnicowoprądowych oraz dobrej jakości uziemienia.
